Eine der häufigsten Fragen, die wir von Bauunternehmern und Glasern hören, betrifft das Mischen von Hardwarekomponenten: „Wenn meine Pivot-Scharniere keine Soft-Close-Funktion haben, kann ich dann trotzdem ein sanftes, geräuschloses Schließen erreichen?“
Die kurze Antwort lautet: Ja-absolut. Tatsächlich ist dies weltweit die Standardkonfiguration für schwere gewerbliche Glastüren. Es ist ein weit verbreitetes Missverständnis, dass das Drehscharnier der Glastür für die Steuerung der Türgeschwindigkeit verantwortlich ist. In Wirklichkeit liegt der Zauber eines Soft-Close-Systems ausschließlich im Bodentürschließer.
Hier erfahren Sie genau, wie dieses Setup funktioniert und was Sie wissen müssen, um Installationsprobleme zu vermeiden.
Die Mechanik: Trennung von Unterstützung und Bewegungssteuerung
Um zu verstehen, warum dies funktioniert, müssen Sie die beiden unterschiedlichen Rollen innerhalb der Pivot-Türbeschläge trennen:

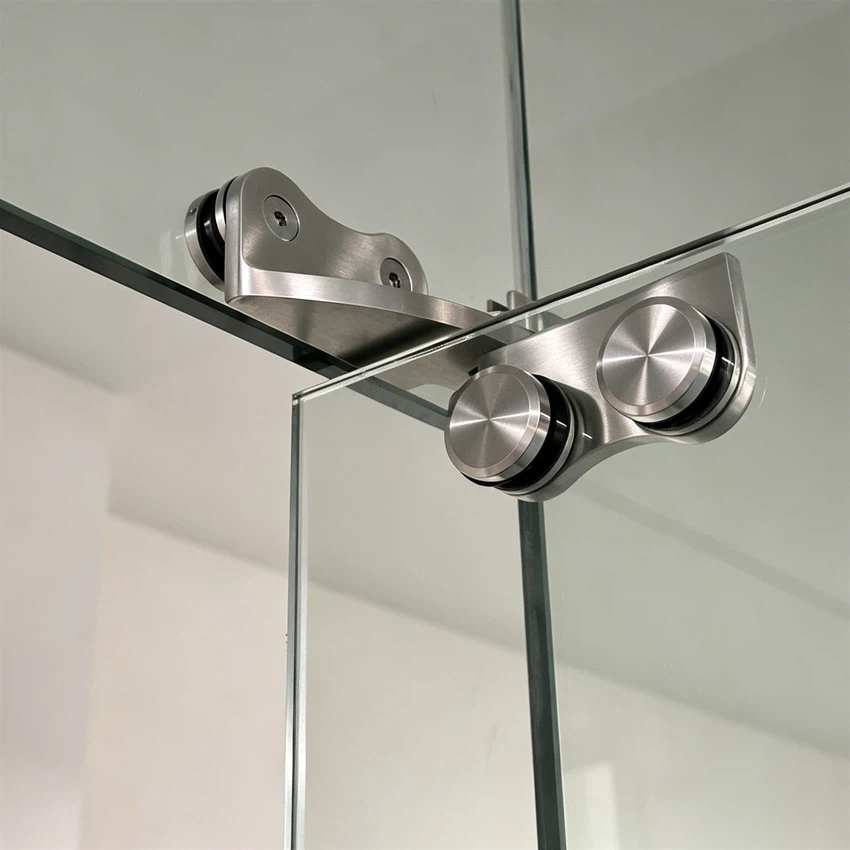

• Das Drehscharnier (oben und unten): Ganz gleich, ob es sich um ein Standard-Glastürscharnier oder ein versetztes Türscharnier handelt, das für eine bestimmte Fuge entwickelt wurde, diese Komponente hat eine Aufgabe: Tragen und Ausrichten. Es hält die schwere Glasscheibe aufrecht und rotiert um eine präzise Achse. Es enthält keine Hydraulik und bietet keine Dämpfung.
• Der Bodenspringer:Dabei handelt es sich um die im Boden versenkte Hydraulikeinheit. Es enthält die einstellbaren Ventile, die die Schließgeschwindigkeit, den Verriegelungsvorgang und den weichen, gedämpften Anschlag steuern, kurz bevor die Tür den Türpfosten erreicht.
Wenn Sie ein „dummes“ Glastür-Drehscharnier mit einem „intelligenten“ Soft-Close-Bodentürschließer kombinieren, funktioniert das System perfekt, da der Bodentürschließer die gesamte Bewegungssteuerung übernimmt, sobald die Tür bewegt wird.
3 kritische Bedingungen für eine perfekte Passform
Obwohl die Paarung grundsätzlich kompatibel ist, passt nicht jeder Pivot-Türbeschlag zu jedem Bodentürschließer. Sie müssen diese drei Bedingungen erfüllen:
1. Spindelkompatibilität ist nicht-verhandelbar

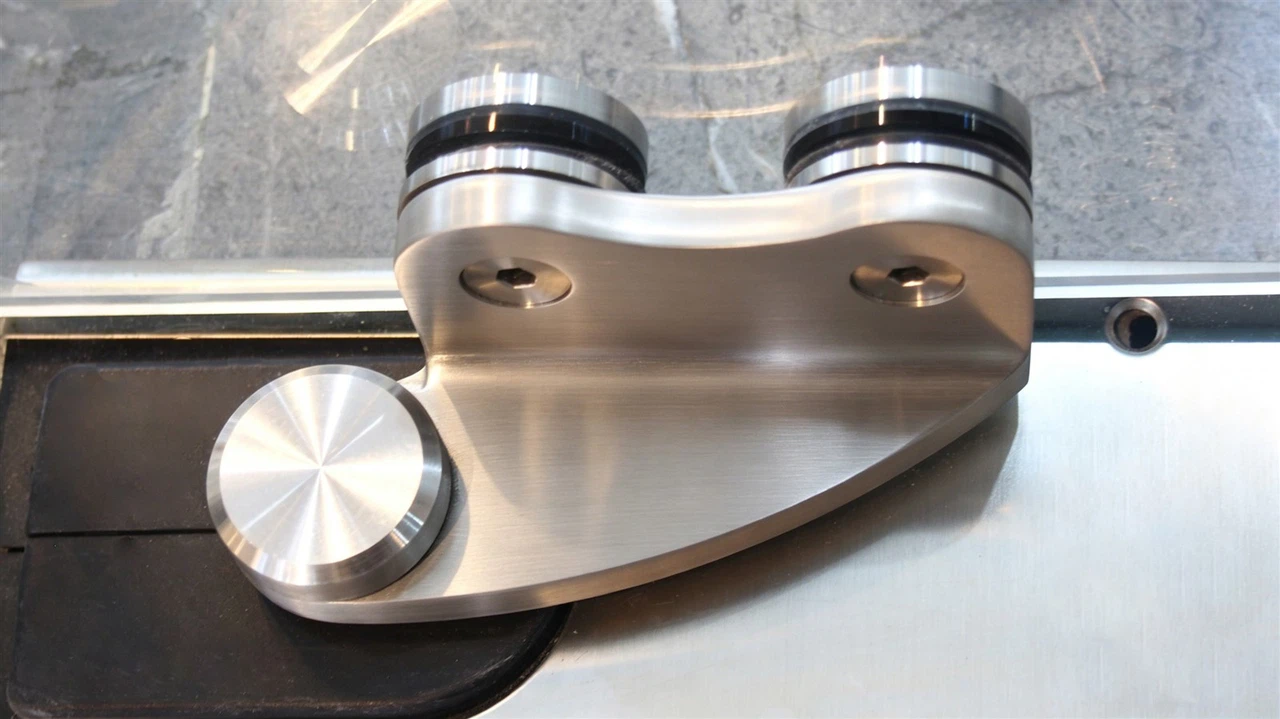

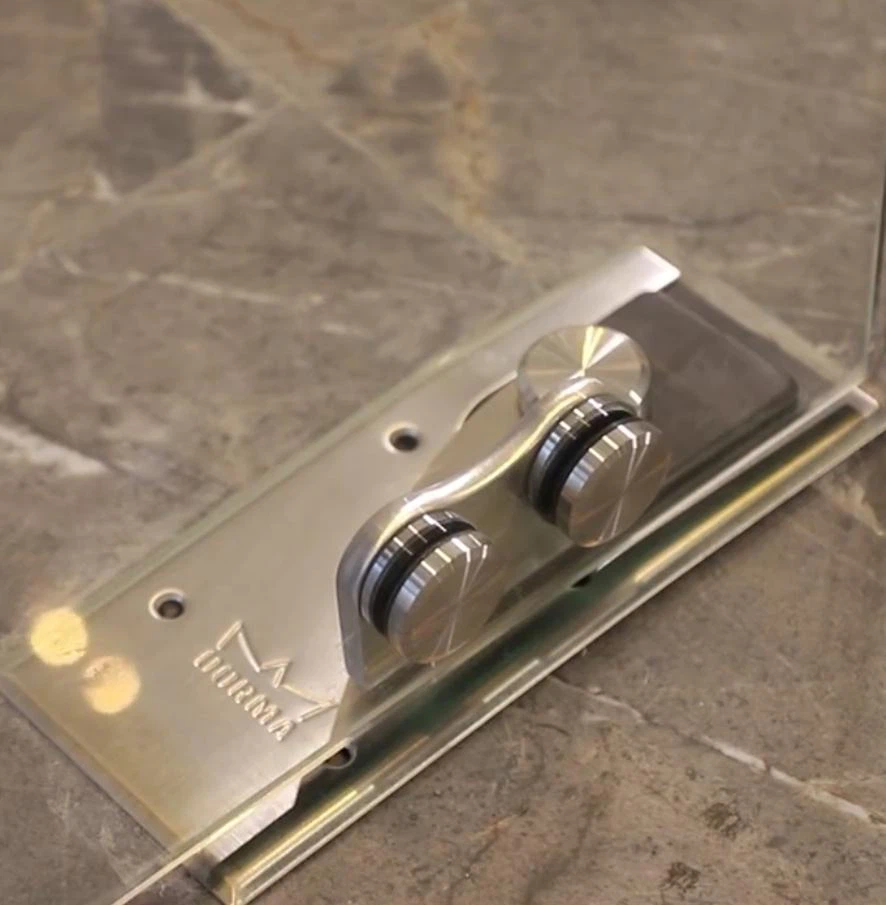

Der untere Arm Ihres Scharniers (oft als unterer Patchbeschlag bezeichnet) muss korrekt mit der Spindel (Nocke) des Bodentürschließers zusammenpassen. Industriestandards wie Dorma, BTS oder Geze sind weit verbreitet, aber die Vermischung-von Markenkomponenten kann zu einer schlampigen, gefährlichen Verbindung führen. Stellen Sie immer sicher, dass das unten versetzte Türscharnier oder der Standard-Patchbeschlag speziell für das von Ihnen verwendete Bodentürschließermodell ausgelegt ist.
2. Türgewicht und -breite müssen aufeinander abgestimmt sein
Hier gehen viele Projekte schief. Ein Soft-Close-Bodentürschließer ist nur dann weich, wenn er stark genug für die Tür ist.
• Mittel-Federn: Ideal für Türen bis zu 100 kg (220 lbs).
• Hochleistungsfedern: Erforderlich für Türen mit mehr als 120 kg (265 lbs) oder besonders breite-Paneele.
Folge einer Unterdimensionierung: Die Tür fällt zu oder schlimmer noch, die interne Hydraulik fällt vorzeitig aus. DerDrehscharnier für Glastürenwird das Gewicht tragen, aber der Bodentürschließer ist nicht in der Lage, den Schwung zu bewältigen.
3. Perfekte vertikale Ausrichtung
Da der Drehtürbeschlag als feste Achse und der Bodentürschließer als rotierender Antrieb fungiert, müssen sie perfekt lotrecht sein. Selbst eine geringfügige Fehlausrichtung zwischen dem oberen Scharnier der Glastür und der Mitte des Bodentürschließers führt dazu, dass die Tür blockiert, aufspringt oder die Glaskanten beansprucht.
Vermeiden Sie diese häufigen Fehler
• Fehler: Angenommen, das Scharnier sorgt für ein „weiches“ Gefühl. Realität: Ein versetztes Türscharnier ohne Hydraulik ist nur ein Stück Metall. Wenn die Tür zuschlägt, überprüfen Sie die Einstellventile am Bodentürschließer, nicht das Scharnier.
• Fehler: Mischen inkompatibler Ausschnitte-. Realität: Einige Drehscharniersysteme für Glastüren erfordern Kerben oder Löcher im Glas, während andere festgeklemmt-werden. Stellen Sie sicher, dass Ihre Glasherstellung den Hardware-Spezifikationen entspricht, bevor das Panel gehärtet wird.
Das Standard-Setup des Pro Installers
Für kommerzielle Anwendungen-denken Sie an Hotellobbys, Büroeingänge und Ladenfronten im Einzelhandel- bleibt der Goldstandard genau das, wonach Sie fragen:
• Hardware: Hochwertiger EdelstahlDrehscharnier für Glastüren(kein Soft-Close-Mechanismus).
• Antrieb: Hydraulischer Bodentürschließer mit einstellbarem Soft--Schließen und Offenhalten-.
Diese Kombination bietet unübertroffene Stabilität für schwere Glastüren, einstellbare Schließgeschwindigkeiten zur Einhaltung von Barrierefreiheitsvorschriften und eine deutlich längere Lebensdauer als auf der Oberfläche montierte Federscharniere.
Fazit: Sie können auf jeden Fall Drehzapfen ohne Soft-Close-Funktion mit einem Bodentürschließer mit Soft-Close-Funktion verwenden. Stellen Sie einfach sicher, dassDrehtürbeschlägeDie Spindel passt zur Feder und die Gewichtsangabe stimmt. Wenn Sie das tun, erhalten Sie eine Tür, die sich jedes Mal wie Seide schließt.
